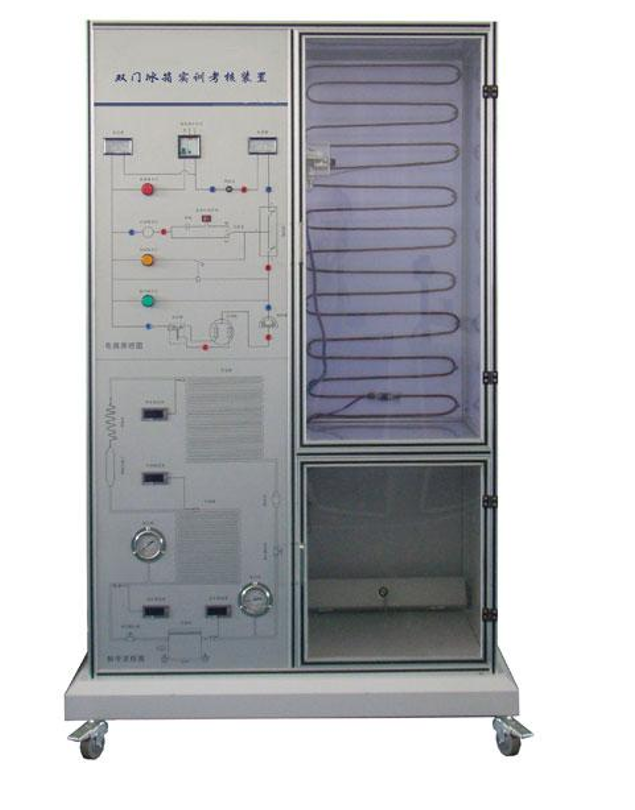

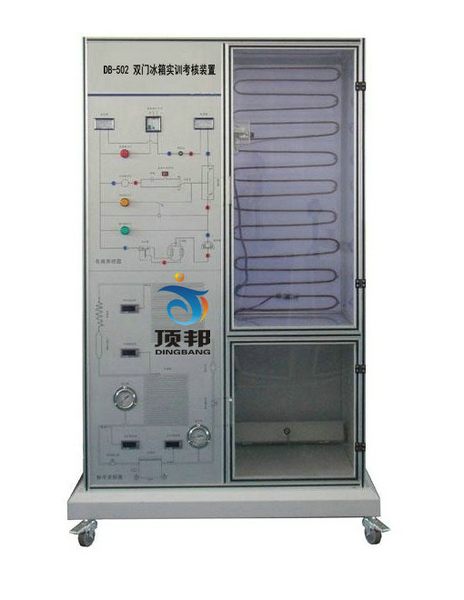

DB-502 雙門冰箱實訓考核裝置

一．裝置概述：
  雙門冰箱實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
雙門冰箱實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
雙門冰箱實訓考核裝置適合制冷及相關專業初、中級工的鑒定及考核。

二、產品配置：
1、雙門冰箱實訓考核裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱 的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓 力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系 統一致。同時可滿足對直冷式電冰箱實訓的要求。
3、實訓裝置采用柜式結構， 鋁合金型材框架，由家用雙門智能電冰箱、測量儀表、設故系統、保護系統 以及直冷式電冰箱制冷系統流程圖等組成。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生 的范圍，并進行排故。

三、技術參數
1.輸入電源：單相三線~220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸約： ≤1000mm×≤600mm×≤1700mm
4、制冷劑類型：R600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、裝置基本裝備
1、實訓柜：采用鋁型材及鋁塑板拼合框架結構。
2、直冷式制制系統 1 套。
3、交流電壓表 1 只：測量范圍 0~250V,精度 1.5 級，用于監測電源電壓。
4、交流電流表 1 只：測量范圍 0~1A,精度 1.5 級,用于觀測系統啟動電流及 正常工作電流。
5、智能溫度儀 5 只：采用PT100 傳感器，測量壓縮機排氣口溫度、冷凝器出 口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6、真空壓力表 3 只：測量范圍為-0.1~0.9MPa,可顯示系統低壓側、高壓側 及冷凝后的壓力。
7、故障模擬設置系統 1 套：通過閥門的調節來設置制冷系統的故障。
8、直冷式電冰箱制冷系統流程圖 1 套：印有制冷系統流程圖，并設有相應的 測量儀表。
9、電流型漏電保護裝置 1 套：對地漏電電流超過一定值，即跳閘切斷電源； 設有熱保護器件，對壓縮機進行過熱、過載保護。

五、要實訓項目
1.專用工具的操作
2.制冷系統試壓及檢漏
3.制冷系統抽真空及充注制冷劑
4.直冷式電冰箱系統調試
5.直冷式電冰箱故障模擬設置
6.直冷式電冰箱維修及故障分析
