| 序號 | 部件名稱 | 功能及技術參數 | 數量 |

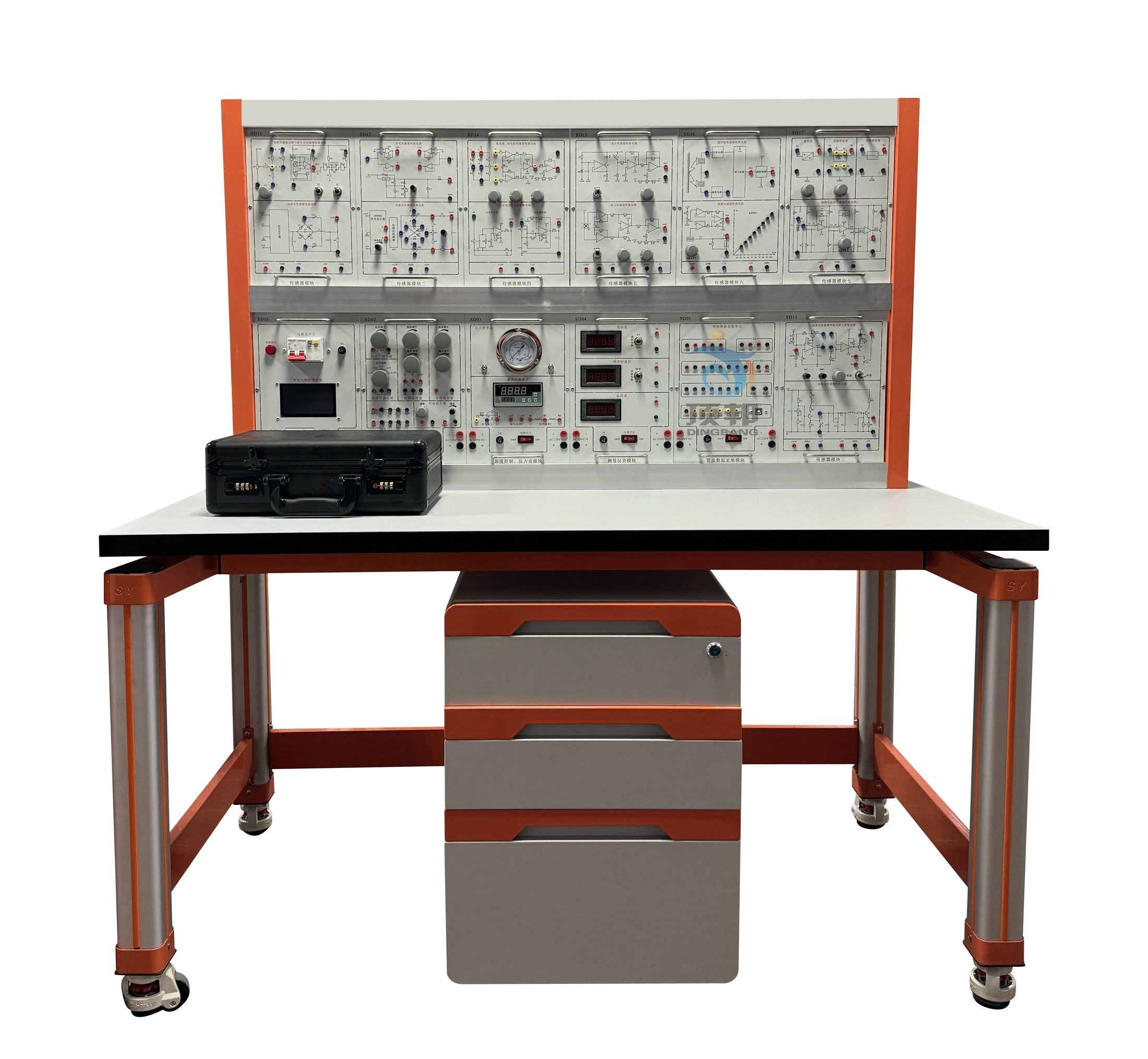

| 1 | 實訓桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 |
1套 |
| 2 | 實訓臺架 | 實訓臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實訓模塊等。 | 1套 |
| 3 | 存儲柜 | 采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。 | 1套 |
| 4 | 電腦桌 | 鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 | |
| 5 | 單相交流電源模塊 |
（1）提供電壓220V交流電源。交流電源輸出設有電源保護系統，相間過電流及直接短路均能自動保護。提供單相漏電保護器作為整個實訓平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實訓室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實訓室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 |
1套 |
| 6 | 直流穩壓電源/信號源模塊 | 提供高穩定的±5V、±15V、±2V～±10V（可調）、±2V～±24V（連續可調）、直流穩壓電源；提供低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；提供差動放大器一組，具有增益、調零電位器。 | 1塊 |
| 7 | 溫度控制模塊 | 智能溫控儀一只，二組溫度電源。 | 1塊 |
| 8 | 測量儀表模塊 | 提供溫度表一只;轉速/頻率表一只,帶功能切換開關;電壓表一只，量程2V、20V切換，指針式壓力表一只。 | 1塊 |
| 9 | 智能數據采集模塊 | 設計有8路模擬量輸入接口（4路電壓采集，4路電流采集），1路高速脈沖信號輸入接口，8路數字量輸入接口，2路模擬量輸出接口（1路電壓采集，1路電流采集），8路數字量輸出接口。一只智能型溫度控制器，可以接入PT100及熱電偶。采集板模塊配套上位機軟件可以實現數據的實時采集，設有PID調節單元可以實現溫度、流量、壓力等的PID控制。 | 1塊 |
| 10 | 傳感器模塊一 | 包含電阻傳感器電路與霍爾式傳感器轉換電路，電容式傳感器轉換電路 | 1塊 |
| 11 | 傳感器模塊二 | 包含光電傳感器轉換電路，電感式傳感器轉換電路 | 1塊 |
| 12 | 傳感器模塊三 | 包含溫度式傳感器轉換電路與控制電路，流式傳感器轉換電路 | 1塊 |
| 13 | 傳感器模塊四 | 包含熱電偶、熱電阻傳感器轉換電路，壓電式傳感器轉換電路 | 1塊 |
| 14 | 傳感器模塊五 | 包含光纖傳感器轉換電路，壓力傳感器轉換電路 | 1塊 |
| 15 | 傳感器模塊六 | 包含超聲波傳感器轉換電路，濕敏傳感器轉換電路 | 1塊 |
| 16 | 傳感器模塊七 | 包含移相器，相敏檢波器，低通濾波器，熱釋電紅外傳感器轉換電路 | 1塊 |
| 17 | 傳感器實訓組件 | 見傳感器實訓組件清單 | 1套 |
| 18 | 實訓導線 | 1套 | |
| 19 | 實訓指導書 | 1本 |
| 序號 | 傳感器名稱 | 量 程 | 精 度 |
|---|---|---|---|
| 1 | 電阻式傳感器 | ± 1mm | ± 1.5% |
| 2 | 霍爾式傳感器 | ≥ 2mm | 0.1% |
| 3 | 電容式傳感器 | ± 5mm | ± 1.3% |
| 4 | 電感式傳感器 | ± 5mm | ± 3% |
| 5 | 光電式傳感器 | 0-2500轉/分 | ≤ 1.5% |
| 6 | 渦流式傳感器 | ≥ 1mm | ± 3% |
| 7 | 溫度式傳感器 | 0-80℃ | ± 2% |
| 8 | 磁電式傳感器 | 0 .5V/m | |
| 9 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
| 10 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
| 11 | 壓力傳感器 | 0-30kpa | ± 2% |
| 12 | 超聲波傳感器 | 20-60cm | 1cm |
| 13 | 氣敏傳感器 | 50-200ppm | |
| 14 | 濕敏傳感器 | 10-95%RH | ± 5% |
| 15 | 霍爾式轉速傳感器 | 0-2500 轉/分 | ± 1.5% |
| 16 | E 型熱電偶 | 0-800℃ | ± 3% |
| 17 | Rt100 鉑電阻 | 0-800℃ | ± 2% |
| 18 | K 型熱電偶 | 0-800℃ | ± 3% |
| 19 | 銅電阻 Cu50 | 0-100℃ | ± 3% |
| 20 | 渦流測速傳感器 | 0-2500轉/分 | |
| 21 | 磁電測轉速傳感器 | 0-2500轉/分 | |
| 22 | 熱釋電紅外傳感器 | 3200V/W | |
| 23 | 光電旋轉編碼器 | 1000P/R | |
| 24 | 光柵傳感器 | 行程100mm | 5μm |
