一、結構與工作原理
結構組成
核心部件：輸入軸、第一級齒輪對（高速級）、中間軸、第二級齒輪對（低速級）、輸出軸、兩端支承軸承座及分體式外殼。
分體式外殼：通常水平或垂直分為上下兩半，便于拆裝、檢查與維護，同時支持分區潤滑設計，降低局部熱斑風險。
齒輪布局：第一級齒輪對（如直齒輪或斜齒輪）將輸入轉速降至中間軸轉速，第二級齒輪對進一步降速并放大扭矩，最終輸出低速高扭矩。
工作原理
動力通過輸入軸傳遞至第一級主動齒輪，與中間軸上的被動齒輪嚙合，完成第一階段降速；
中間軸帶動第二級主動齒輪，與輸出軸上的被動齒輪嚙合，完成第二階段降速；
兩級傳動比疊加，實現總傳動比目標，同時輸出扭矩顯著增強。
DB-MX65 拆裝用大型減速器模型
一、減速器功能:減速器拆裝教學模型是通過拆裝各種齒輪減速器，了解齒輪減速器鑄造箱體的結構以及軸和齒輪的結構，了解減速器軸上零件的定位和固定、齒輪和軸承的潤滑、密封以及各附屬零件的作用、構造和安裝位置；熟悉減速器的拆裝和調整的方法，培養學生對減速器主要零件尺寸目測和識別能力。本實驗室也可以作為機械設計課程設計使用。適用專業：車輛與交通運輸、機械設計制造及其自動化、機電一體化、數控加工技術，食品科學與工程，材料成型等專業。
一、減速器制作及用材：
拆裝減速器制作材料除標準件外，全部用優質鋁合金精加工制作而成，傳動齒輪用滾齒機加工。精度高、配合正確、傳動靈活，減速器外殼表面進行烤漆處理。產品精久耐用，全鋁減速器我廠獨家生產歷史已有多年。
二、減速器功能及特點：
①、 本系列大型拆裝減速器專供學生作拆裝實驗用，為設計和測量零件尺寸和繪制正確零部件及裝配圖提供了實物依據。
②、 該系列產品品種齊全、尺寸合適、重量輕、設計結構合理牢固。
③、 減速器附件類型多，開擴了學生的視野。
二、減速器種類
| 序號 | 貨物名稱 | 參考品牌、技術參數及要求 | 數量 | 單位 | 金額（元） |
|---|---|---|---|---|---|
| 1 | 展開式雙級圓柱齒輪減速器 | 模數：m=3，齒數：Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比： i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：535×330×294 | 1 | 臺 | 5200 |
| 2 | 分流式雙級圓柱齒輪減速器 |
模數：m=3，齒數:Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比：i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高： 550×350×320 |
1 | 臺 | 5200 |
| 3 | 同軸式雙級圓柱齒輪減速器 | 模數：m=3，齒數：Z1=22 Z2=26 Z3=78 Z4=82，壓力角：20°，β：15°，傳動比：i =11.1818，中心高度：h =159，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高；560×420×350 | 1 | 臺 | 5200 |
| 4 | 雙級圓錐圓柱齒輪減速器 | 模數：m=3，齒數：Z1=20 Z2=50 Z3=16 Z4=68，β：15°，傳動比：i =10.625,中心高度：h =141，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：550×340×340 | 1 | 臺 | 5200 |
| 5 | 單級圓錐齒輪減速器 | 模數：m=3，齒數：Z1=20 Z2=60，壓力角：20°，β：15°，傳動比：i =3，中心高度：h =129，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：500×350×315 | 1 | 臺 | 5200 |
| 6 | 單級圓柱齒輪減速器 | 模數：m=3，齒數：Z1=72 Z2=29，壓力角：20°，β：15°，傳動比： i =2.49，中心高度：h =151，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：450×400×340 | 1 | 臺 | 5200 |
| 7 | 蝸輪蝸桿（下置式）減速器 | 模數：m=4，齒數：Z1=1 Z2=45，β：45°，傳動比：i =45，中心高度：h =210，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：420×320×400 | 1 | 臺 | 5200 |
| 8 | 新型單級圓柱齒輪減速器 | 模數：m=2，齒數：Z1=25 Z2=75；傳動比：i =3；中心高度：h =120；制作材料：箱體和軸系采用全鋁合金制造；長×寬×高:290×220×215 | 1 | 臺 | 5000 |
1、活動扳手1套
2、橡皮錘1把
3、內外卡鉗1套
4、鋼絲鉗1把
5、尖嘴鉗1把
6、榔頭1把
7、內六角扳手1套
四、性能規格
1.減速器的結構尺寸適合學生折裝實驗用,重量僅為10~40kg;
2.減速器為全鋁制模型,可拆裝;
3.減速器參考標準減速器進行人性化設計,外觀美觀大方;
五、減速器圖片

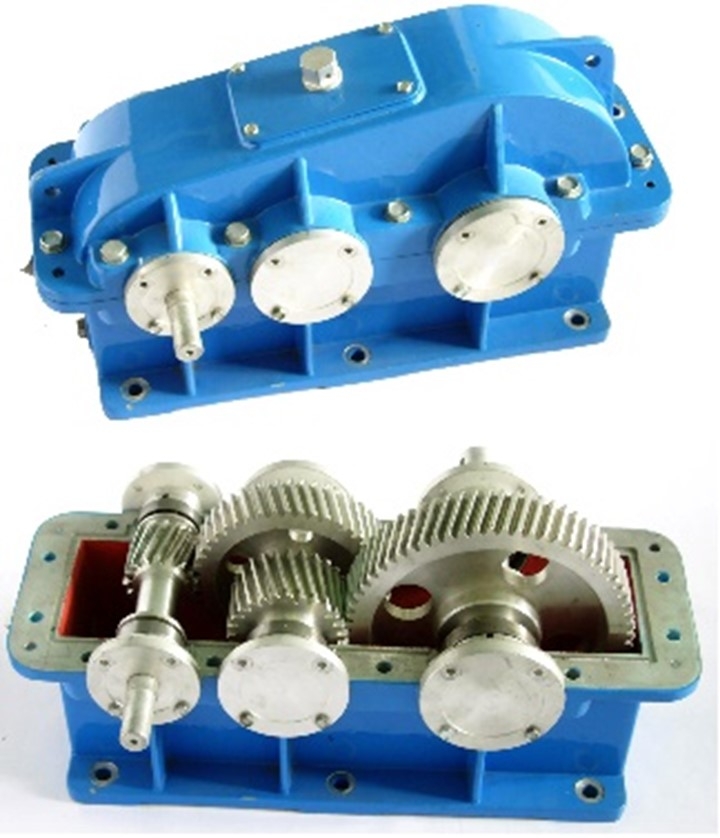

（1）DB-MX65-1展開式雙級圓柱齒輪減速器

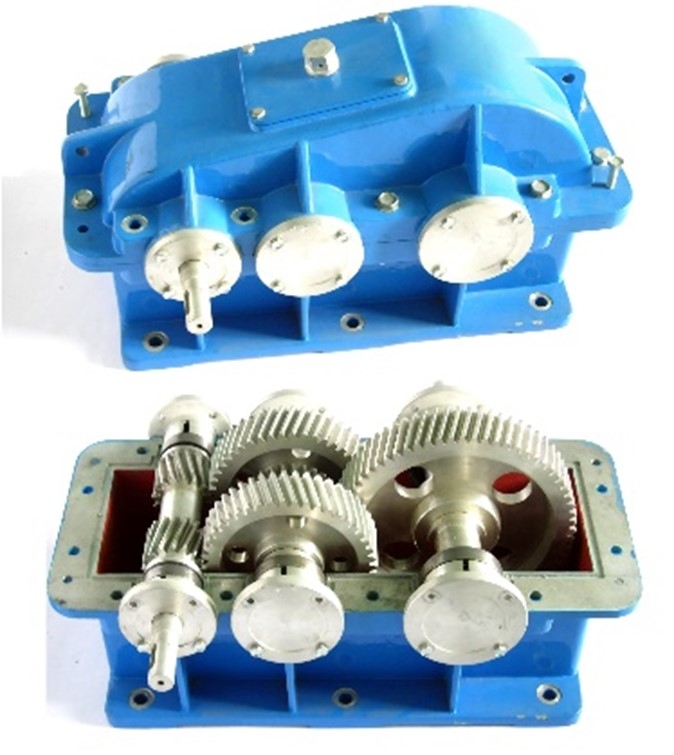

（2）DB-MX65-2分流式雙級圓柱齒輪減速器

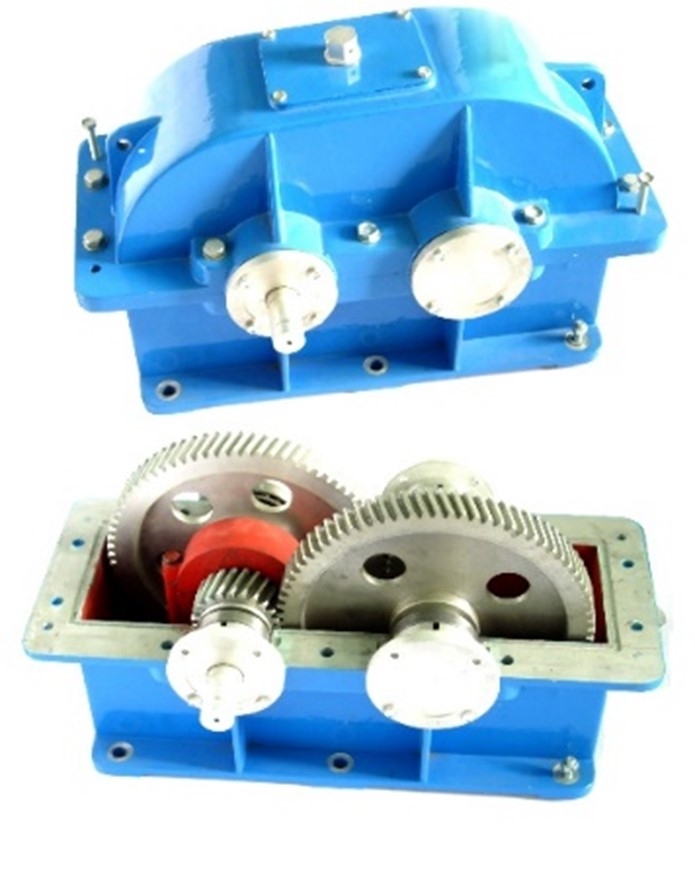

（3）DB-MX65-3拆裝用雙級圓錐圓柱齒輪減速器

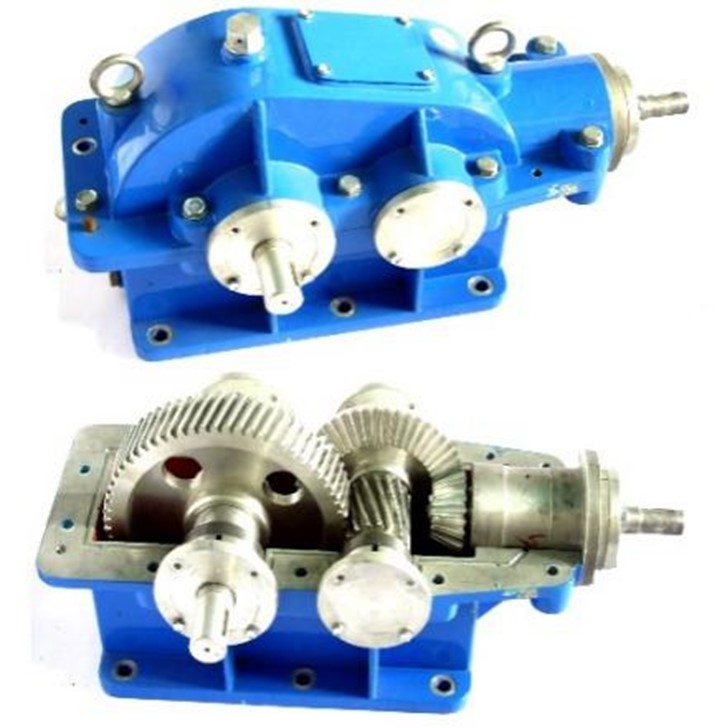

（4）DB-MX65-4拆裝用單級圓錐齒輪減速器
（5）DB-MX65-5拆裝用單級圓柱齒輪減速器

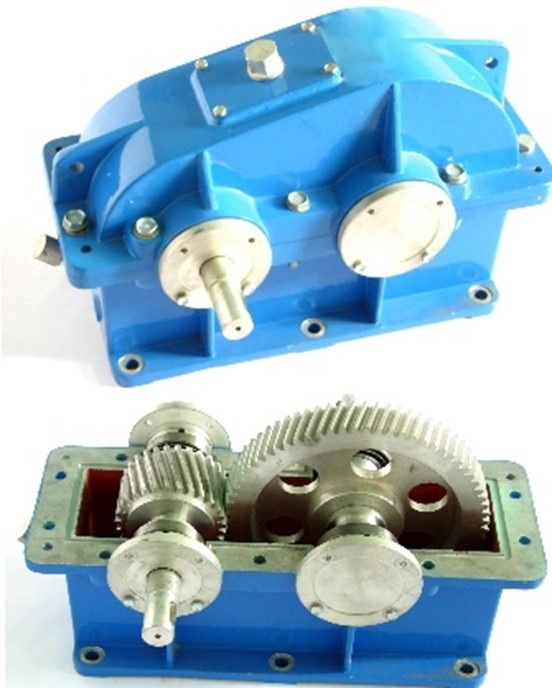

（6）DB-MX65-6拆裝用蝸輪蝸桿減速器

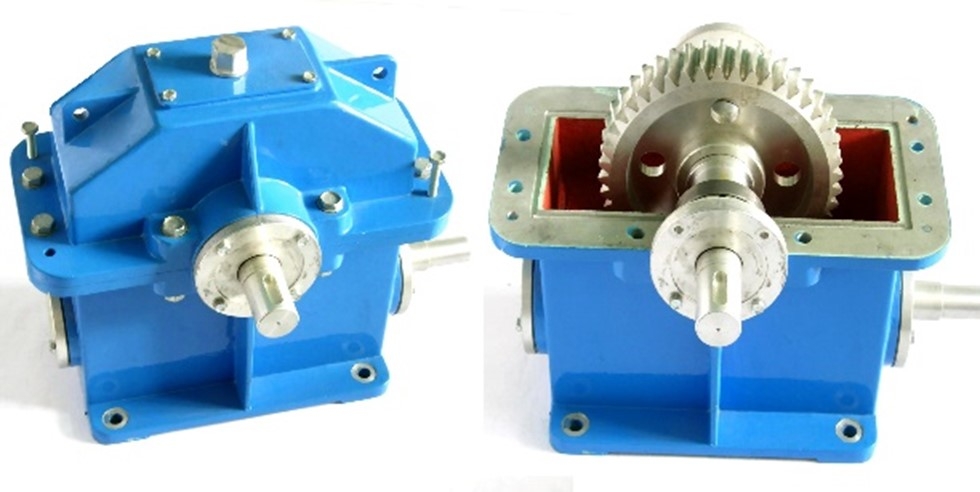

（7）DB-MX65-7拆裝用新型結構單級圓柱齒輪減速器

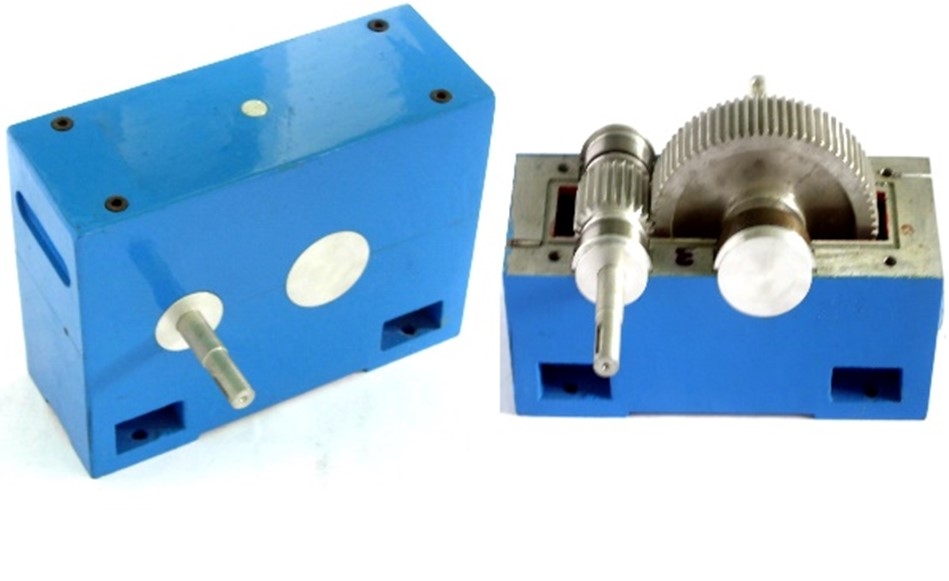

（8）DB-MX65-8拆裝用雙級分流式圓柱齒輪減速器
